水地暖安装工艺 - 水地暖施工安装工艺效果图全面展示。

时间:2017-5-2 13:09:41 点击:

  核心提示:新房做水地暖虽然并不是很难,但也分为不同的步骤,设计、定位、地面盘管、安装集分水器等,其中水地暖安装工艺与否合理将影响地暖的散热量进而影响到最终的采暖效果。下面小编简单介绍下水地暖施工图。水地暖安装工...

新房做水地暖虽然并不是很难,但也分为不同的步骤,设计、定位、地面盘管、安装集分水器等,其中水地暖安装工艺与否合理将影响地暖的散热量进而影响到最终的采暖效果。下面小编简单介绍下水地暖施工图。

水地暖安装工艺 -安装前准备。

水地暖施工前,地暖公司应先对地面找平层进行检验,并与业主交接现场,确定温控器、分集水器、壁挂炉以及壁挂炉烟道孔等的位置。同时设置好需要预留的尺寸和大小,方便安装公司走管布线。

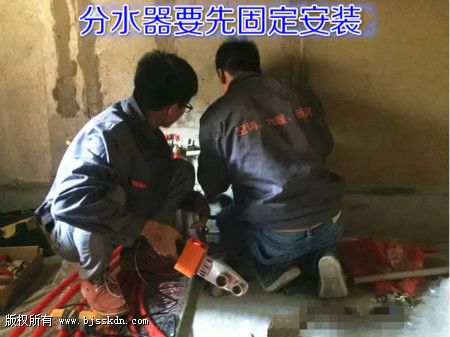

水地暖安装工艺 -安装水地暖分集水器。
将分集水器按预先划定的位置靠体安装,安装做到平直、牢固。壁挂炉及壁挂炉主管定位并确定烟道位置,装修公司应将燃气管以及冷水和生活热水出水管提前甩到壁挂炉下方已供连接。

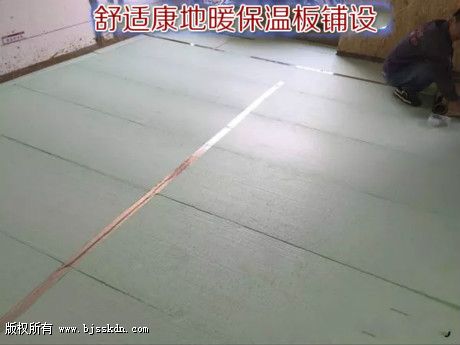

水地暖安装工艺 -铺设保温板。

根据实际尺寸裁切保温板,进行铺设,铺设时要为管道留出空挡。供暖材料包括热源(壁挂炉)、地暖管材和温控系统。在铺设保温板过程中应保证现场干净整齐,保温板主要是起到保温作用,防止使用时地暖温度向下传递。

水地暖安装工艺 -铺设反射膜
反射膜须紧贴保温板,铺设反射膜的作用是阻止地暖管热量向下辐射(即辐射传导),反射膜铺设要求平整无褶皱。

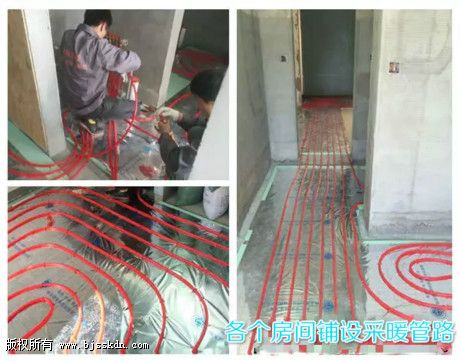

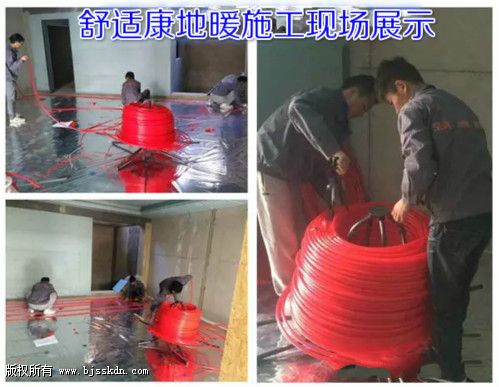

水地暖施工图-铺设管路。

地暖管的铺设对施工技术的要求很高,为保证后期使用时地暖散热均匀,地暖管的铺设也要求地暖管必须均匀分布在地面上,管与管间距离为200mm,铺设好之后用塑料卡钉将地暖管固定在保温板上。安装过程中要注意不要污染管道。

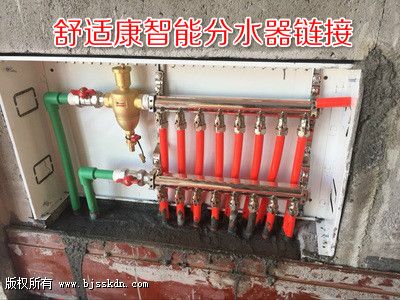

水地暖施工图-连接地暖管与分集水器。

各个环路的地暖换铺设完毕以后需要将连接地暖管与分集水器,检查管路是否有损伤,并对系统进行水压试验。在检查铺设的管路无损伤且管间距符合设计要求后,先对系统进行冲洗,再进行水压试验。

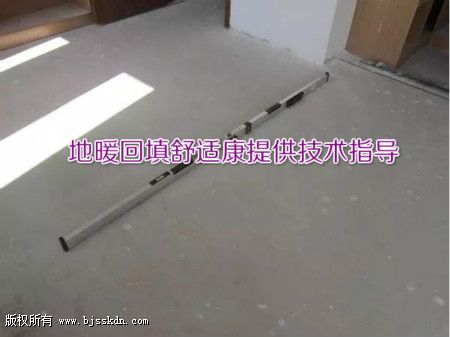

水地暖安装工艺 -铺设混凝土回填层。
混凝土层对整个地暖系统起到保护作用,可以固定水管,保护水管以免由于热胀冷缩挤压变形,同时可以让热量分布更均匀,用户感觉更舒适。地暖回填豆石粒径宜为5-15mm,加热管的填充层厚度不低于30mm,当地面荷载大于20KN/m2时,应采取相应的加固措施。


上述为基本的水地暖安装工艺和详细的水地暖施工图,您了解了吗?水地暖行业素有三分品牌七分安装之说,所以安装水地暖一定要找专业的地暖公司,业主队伍做出来的水地暖效果不言而喻。
