水地暖安装方法-水地暖安装全过程示意图

时间:2014-11-16 13:42:15 点击:

  核心提示:水地暖是采暖系统中的一种,以其舒适节能著称。很多人都用过水地暖但是对其安装过程不是特别了解,以下舒适康小编为您全面讲解水地暖安装方法及现场安装全过程示意图提供广大用户参考。水地暖安装方法-水地暖安装全...

水地暖是采暖系统中的一种,以其舒适节能著称。很多人都用过水地暖但是对其安装过程不是特别了解,以下舒适康小编为您全面讲解水地暖安装方法及现场安装全过程示意图提供广大用户参考。

水地暖安装方法-水地暖安装全过程示意图

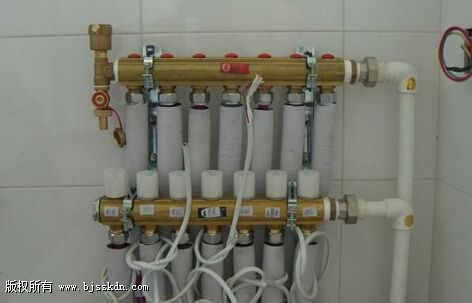

水地暖安装方法-固定分水器。

详细过程介绍;

  1.为保证分集水器将来维修,分水器所在位置必须保证分水器可整体拆卸,安装前位置要提前设计好。

  2.分水器安装时上沿高度不低于600MM。

  3.分集水器路数应该与设计相符和。

  4.分集水器附近留有一个三空插座。

  5.分集水器的进回水两端应安装压力表、自动排气阀。

  6.分集水器固定好之后连接壁挂炉给回水主管道,管道接口处装过滤器。

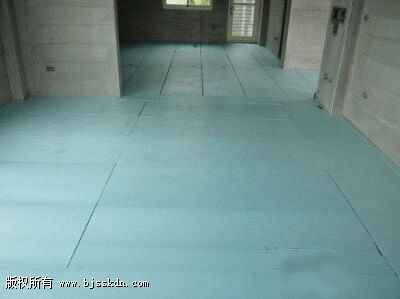

水地暖安装方法-保温板铺设。

详细过程介绍;

  1.整张的保温板尽量放在四周,切割板放在中间。

  2.板与板之间用胶带连接。

  3.平整度,高差不允许超过正负5MM,

  4.缝隙不大于5MM。

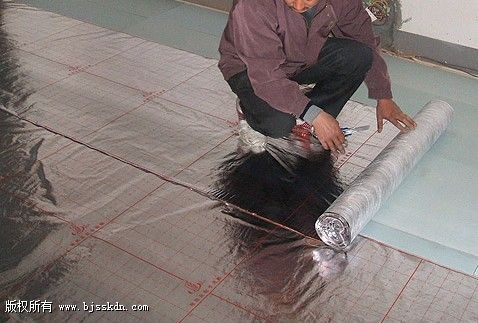

水地暖安装方法-反射膜铺设。

详细过程介绍;


  1.反射膜铺设一定平整,不得有褶皱。

  2.遮盖严密,不得有漏保温板或地面现象。

  3.反射膜方格对称整齐,不得有错格现象发生, ( 方便计算管道间距,反射膜方格间距为5公分)。

  4.反射膜之间必须用透明胶带或铝箔胶带粘贴。

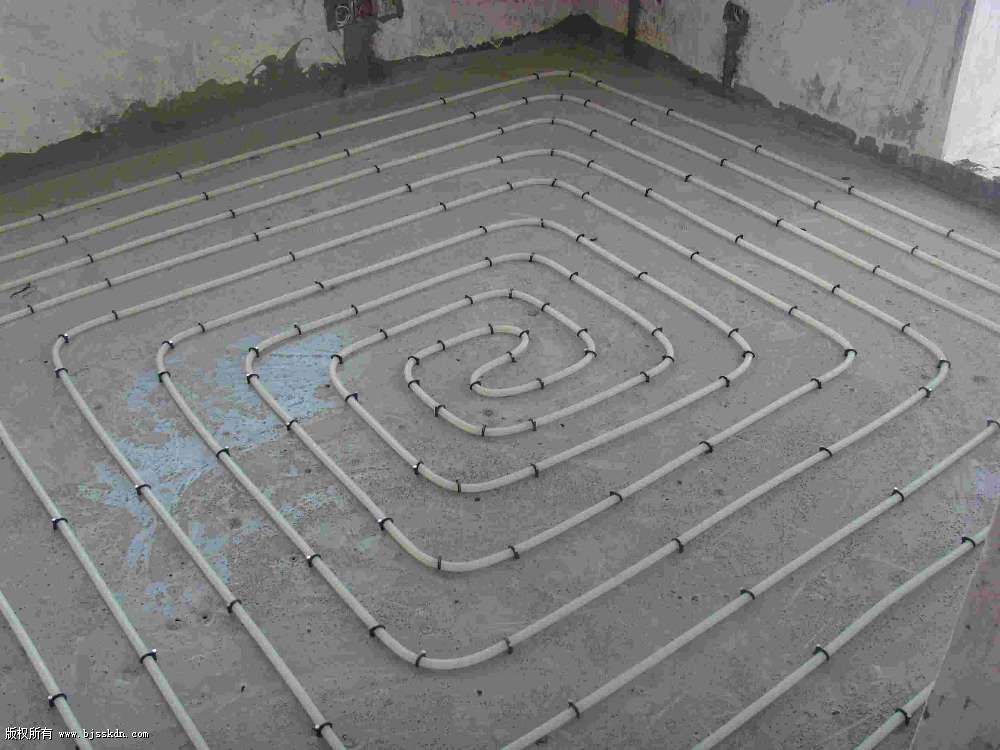

水地暖安装方法-地暖铺管。

详细过程介绍;


  1.地暖管走向与设计回路相符合。

  2.地暖管铺设间距与设计相符合。

  3.如管道回路之间实际铺设长度差距大于30米,则从新调整及时通知公司。

  4.管道与墙体之间距离在100—150MM。

  5.坚决制止出现管道交叉现象。

  6.分水器到地面部分管道必须加保温套管。


水地暖安装方法-管道连接。

详细过程介绍;
地暖管和分水器连接,分水器是重中之重,标准优质分水器为59黄铜锻造而成,特别注意是锻造,锻造的分水器通常单体不超过5路,市面上一体5路以上的大部分都是压铸而成,或其他更简单的工艺。另外要注意地暖管与分水器连接前要套上波纹管和弯管卡以保护外露管子。

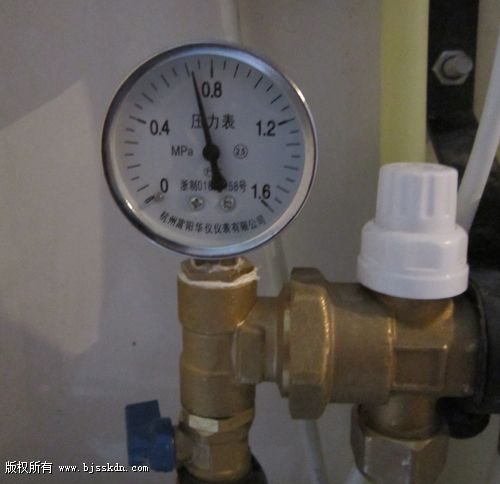

水地暖安装方法-地暖打压。
详细过程介绍;
地暖打压规范标准是DB11/806-2011,简单来讲,安装地暖要进行三次打压试验。
1.第一次打压试验是在地暖管铺设完毕之后。
2.第二次打压试验是在混凝土回填完毕之后。
3.第三次打压试验是在全部装修工程完毕之后。
正规的地暖管道铺设过程中,需要每一道管道都是整管铺设,因而,只要产品质量合格,管道发生渗漏的情况微乎其微。但是为了保险起见,一般在打压试验后,施工人员都会在施工现场留一块压力表。这样可以通过压力表显示数据很直观的发现问题,从而方便施工人员第一时间解决问题。


水地暖安装方法-温控器安装。
详细过程介绍;

  1.安装时确定与温度控制面板连接是否与施工方案相符。

  2.与分水器连接是否紧密。

  3.开启,关闭是否正常。

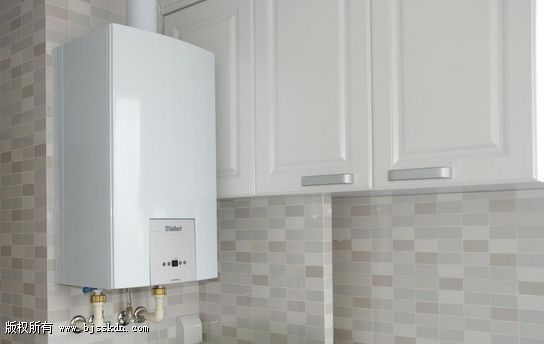

水地暖安装方法-壁挂炉安装。

详细过程介绍;


  1、根据壁挂炉尺寸,及安装前预留尺寸,烟道位置,校准准确位置后,挂炉。
    2、壁挂炉底下接口采用软管连接。
    3、依据锅炉使用说明书开启锅炉调试水地暖。

以上就是水地暖安装全过程,值得注意的事水地暖是一套系统工程、从前期的设计到后期的施工都需要专业的人员参与,所以安装水地暖务必选择正规施工单位,以防造成不必要的麻烦。
