地暖安装流程现场展示图,教你如何做地暖

时间:2017/4/3 21:29:03 点击:

  核心提示:由于地暖属于埋地系统,如果安装不好,一旦漏水,将损失惨重,因此地暖安装与地暖质量一样十分重要。应从设计和安装多方面进行考虑。以下舒适康网为您介绍地暖安装流程现场展示图,教你如何做地暖。教你如何做地暖-...

由于地暖属于埋地系统,如果安装不好,一旦漏水,将损失惨重,因此地暖安装与地暖质量一样十分重要。应从设计和安装多方面进行考虑。以下舒适康网为您介绍地暖安装流程现场展示图,教你如何做地暖。

教你如何做地暖-地暖安装流程→施工前期准备→设计报价→出具施工方案→客户及监理审核→签单→安装采暖主管道→安装分集水器→铺设复合保温板→安装膨胀缝、伸缩节、边角保温等→铺设反射膜→管路铺设→管道冲洗→外观检验及打压试验→回填施工→二次试压→完工总验收→出具施工图纸→备案存档。



地暖安装流程现场展示图-准备工作。
1、首先是清扫地暖施工现场;保证施工现场清洁,以免对下面的施工步骤产生影响。
2、设计施工图纸和有关技术文件齐全;
3、要有较完善的施工方案、施工组织设计,并已完成技术交底;
4、在施工现场具有供水或供电条件,有储放材料的临时设施;
5、最后是土建专业已完成墙面内粉刷(不含面层),外窗、外门已安装完毕,并已将地面清理干净;厨房、卫生间应做完闭水试验并经过验收;

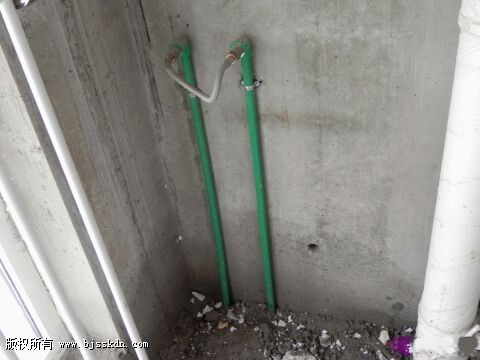

地暖安装流程现场展示图-走主管。
安装地暖热源及主管道;在安装主管道时应保持3‰坡度,隔一定距离安装固定支架或掉卡,安装完成打压验收后做保温。

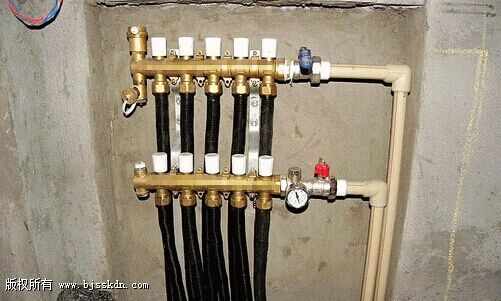

地暖安装流程现场展示图-固定安装分水器。
安装分集水器:将分集水器水平安装于图纸指定位置,分水器于上集水器于下,间距200mm。集水器中心距地面高度不小于300mm安装牢固,并与主管道进行连接。

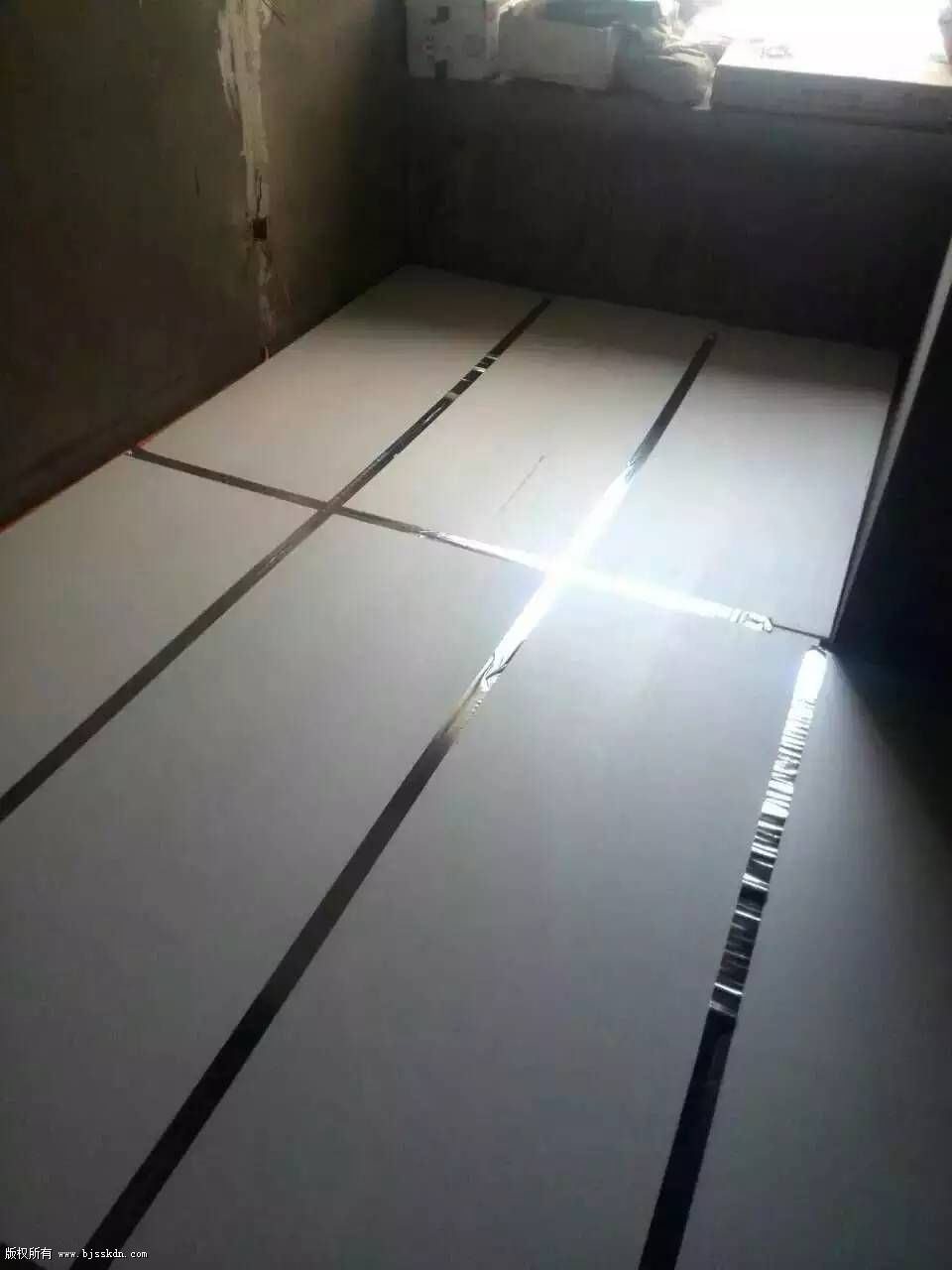

地暖安装流程现场展示图-保温层铺设。
铺设挤塑保温板:按照施工图铺设复合保温板,反射膜铺贴在保温板上,并固定,用铝箔胶带粘结地暖专用反射膜为一整体。


地暖安装流程现场展示图-伸缩缝设置。
按要求安装膨胀缝、伸缩节、波纹套管、边角保温等材料。注;辐射供暖地板面积超过30M2或长边超过6M时,填充层应设置间距≤6M、宽度≥5MM的伸缩缝,缝中填充弹性膨胀材料。

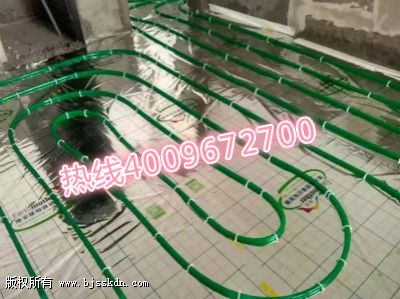

地暖安装流程现场展示图-盘地暖管。
严格按照设计施工图纸铺设地暖盘管,并用塑料卡钉将管,加热管应保持平、直,管间距的安装误差不应大于±10mm。加热管敷设前,应对照施工图纸核定加热管的选型、管径、壁厚是否满足设计要求;并对加热管外观质量和管内部是否有杂质等进行认真检查,确认不存在任何问题后再进行安装。加热管安装间断或完毕的敞口处,应随时封堵。

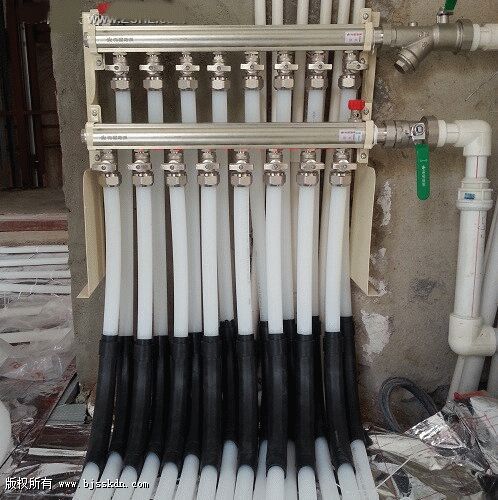

地暖安装流程现场展示图-相互连接。
每个环路的地暖管与分水器进行连接,加热管切割,应采用专用工具;切口应平整,断口面应垂直管轴线。在分、集水器附近以及其它局部加热管排列比较密集的部位,当管间距小于100mm时,加热管外部应设置柔性套管等保温措施。
加热管出地面至分、集水器连接处,弯管部分不宜露出地面装饰层。加热管出地面至分、集水器下部球阀接口之间的明装管段,外部应加套塑料套管。套管应高出装饰面150-200 mm。

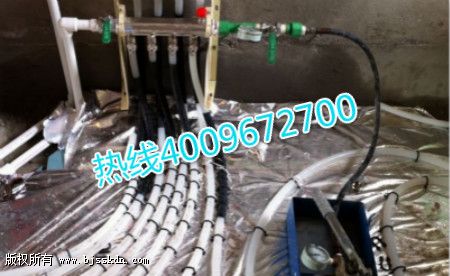

地暖安装流程现场展示图-地暖打压

1. 通过分集水器的管道往系统缓慢注水,同时排出系统中的空气;
  2. 待系统充满水后,进行水密性检查;
  3. 采用手动压力泵缓慢提升系统压力;
  4. 等系统升压至规定试验压力后,停止增压,稳压1小时,观察压力表是否出现掉压现象,从而进一步判断有无漏水现象;
  5. 1小时后,补压至规定试验压力值,15分钟内压力值下降不过0.05Mpa则表明系统无渗漏。


地暖安装流程现场展示图-地暖回填
地暖安装在完毕后,需对地面进行豆石混凝土回填。在地暖安装过程中,回填一般是由装修施工方进行的,或者地暖施工公司。若不注意施工质量,很容易导致地暖系统的破坏,影响后期的供暖效果。


地暖盘管作为地暖系统中的暗装工程,一直很受用户关注,因为在地暖安装之后,会进行地面的回填找平,所以地暖安装工艺也难以被考证,其中也不乏猫腻。而舒适康地暖施工不同,它拥有一套完整的地暖施工标准,施工人员必须按照要求进行管道的铺设,施工规范性强。工程节点必须拍照存档,将施工透明化,便于后期的项目验收,更值得用户信耐。
