地暖安装示意图 详细的地暖安装流程示意图

时间:2013/12/16 14:42:28 点击:

  核心提示:了解地暖的人很多,但如何对地暖安装却很少有人说的清楚,为了让更多用户了解地暖安装流程舒适康小编为您全面讲解地暖安装示意图。地暖的节能环保离不开合理的设计和精炼的安装技术,只有两者并存的情况下地暖才会变...

了解地暖的人很多,但如何对地暖安装却很少有人说的清楚,为了让更多用户了解地暖安装流程舒适康小编为您全面讲解地暖安装示意图。

地暖的节能环保离不开合理的设计和精炼的安装技术,只有两者并存的情况下地暖才会变得更加舒适,所以安地暖前首要因素就是依据实际情况进行合理化设计,其中包括设计图纸、热负荷计算、水利平衡矫正等...这些没有问题了就给地暖安装开了一个好头。

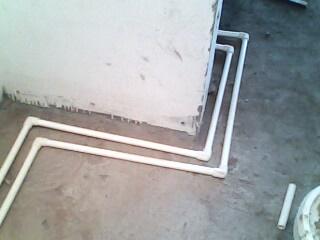

地暖安装示意图一:连接主管道。


主管道是用来连接入户进水回水和分水器之间的管,我们首先要找到管道井、然后分辨哪根是自家的主管、找到之后将其抛开,之后与新主管道进行连接热熔,主管道连接完毕之后一定要打压,以防漏水。

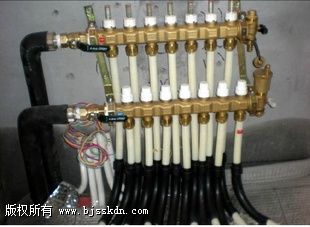

地暖安装示意图二;分集水器安装。
分集水器的位置其实在设计阶段就已经设计好了标高,安装时沿着已经甩好的主管道固定支架,路数按照设计要求设计用膨胀螺栓固定好,安装要牢固,安装完后与供回水主干管对接。
安装要求;
分集水器顺水流方向应安装阀门、过滤器及泄水管。在分水器之前设置两个阀门,主要是供清洗过滤器和更换或维修热计量装置时关闭用;设过滤器是为了防止杂质堵塞流量计和加热管。热计量装置前的阀门和过滤器,也可采用过滤球阀替代。在集水器之后的回水连接管上,应安装泄水管,用于验收前及以后维修时冲刷管道和泄水用,最好泄水装置就近有地漏等排水装置。

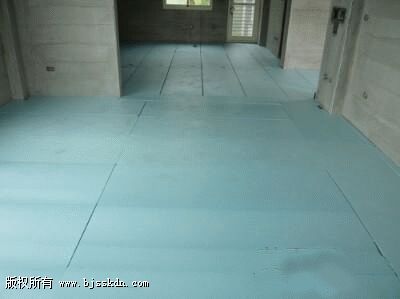

地暖安装示意图三;保温板铺设。

铺设保温板主要是为了防止地暖热量向下散失,保温板铺设要平整,切割整齐,相互联接缝要紧密,整板放在四周,切割板放在中间,铺设时要注意的保温板平整度,板与板之间用胶带连接、搭接得当缝隙不大于5MM。

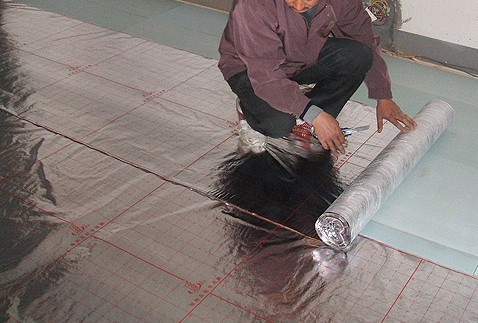

地暖安装示意图四;反射膜铺设。


铺设地暖反射膜主要起到地暖隔热作用,将热量更好的传递至室内。反射膜铺设时要注意平整度、反射膜方格对称整齐,不得出现错格现象,不得有漏保温板或地面现象。

地暖安装示意图四;地面盘管。


将地暖管用固定专用塑料卡丁固定在设有复合面层的隔热板上,每个回路长度一般控制在60-80m左右,最长不超过120m为宜,地暖的盘管间距设计需要根据地面装饰材料的导热系数、地暖的供回水温度、地暖管材的材质及管径、房间所需热负荷等等相关数据经过缜密细致的研究和计算设计出来的,每路地暖盘管的间距都有其相应的依据及道理,盘管间距过密的话不仅不会让采暖更舒适,还会造成很多负面作用哦。

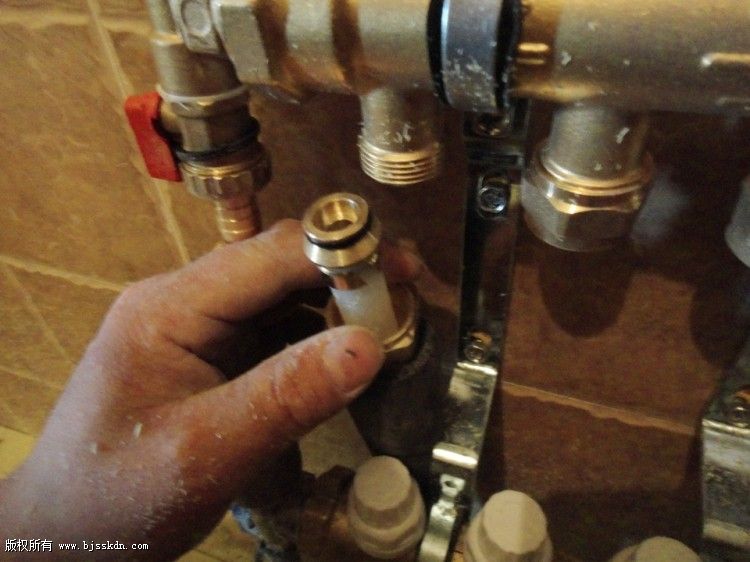

地暖安装示意图四;地暖管与分水器连接。


每个环路地暖管的进出水口应分别与分水器、集水器连接。分水器、集水器内径不应小于总供、回水管内径,且分水器、集水器最大断面流速不宜大于0.8m/s。每个分水器、集水器分支环路不宜多于8路。环路过多将导致分集水器处的管道过于密集,不利于安装。安装连接完毕后最好做个小标记,标记上哪跟管负责哪个环路,以便将来维护保养方便。

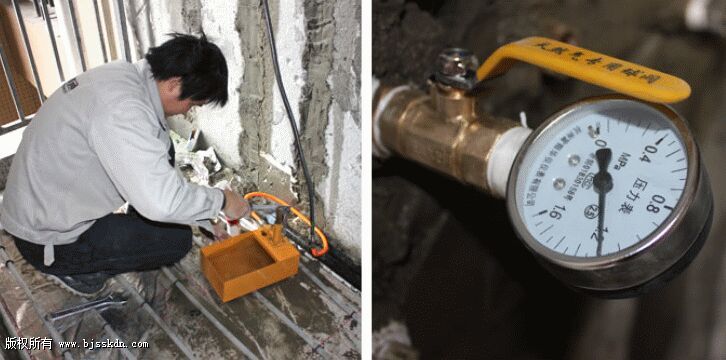

地暖安装示意图四;打压测试。


为了检测系统是否有问题地暖安装完毕后务必要做打压试验,试验压力为系统顶点压力加0.2Mpa,且不小于0.6Mpa,10分钟内压力降不大于0.02Mpa,降至工作压力后,不渗不漏为合格,规范标准依据DB11/806-2011。进行地暖打压的过程中,要注意压力表上数字的变化,如果压力表上数字不发生变化,这就说明地暖管道完好,没有因为压力而发生爆管等问题,如果压力表上的数字在慢慢的减少,数字也发生缓慢的下降,这就说明地下管道很有可能发生了漏水现象,如果一开始的时候压力表就打不上去,这就说明管道阀门没有关好或者是其他地方出现了漏气等问题。

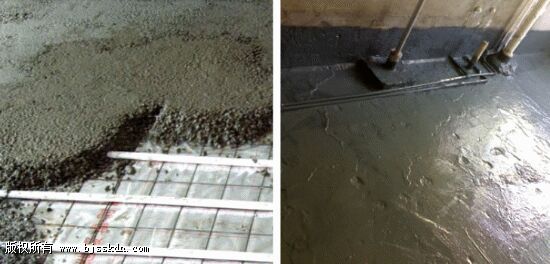

地暖安装示意图四五;豆石回填。


通常地暖回填由装饰公司完成,我方可提供技术指导,回填豆石为标准C20直径宜为5—15mm,水泥应采用标号不低于32.5号的普通硅酸盐水泥,砂子最好采用中粗砂,含泥量不超过5%。


 以上是一整套地暖安装流程的示意图,每一个步骤都关乎地暖后期的使用效果,所以一定要按照行业规范施工确保准确无误。
