地热设计施工注意事项

时间:2014/10/25 13:53:28 点击:

  核心提示:地热行业素有三分设计七分施工之词,可见设计和施工的重要性,每一个环节稍有不慎,则有可能会为将来的地热使用埋下隐患,为此今天舒适康网小编为您详细讲解地热设计施工注意事项以供大家参考。设计一个优质的地热工...

地热行业素有三分设计七分施工之词,可见设计和施工的重要性,每一个环节稍有不慎,则有可能会为将来的地热使用埋下隐患,为此今天舒适康网小编为您详细讲解地热设计施工注意事项以供大家参考。

设计一个优质的地热工程,图纸是比较重要的一个环节(没有设计图纸的工程都不符合地热国家标准,并且不能为以后的维修留下资料)。地热设计图纸上所标注的每一次设备的位置,主管的走向,地暖盘管的间距、走向都是设计师经过多年行业经验及专业知识经过缜密计算来设计出来的。然后在由施工人员按照图纸进行施工,没有地暖图纸的指导,再好的工人、在优质的产品也完成不了性能优越的地热系统。如果是地热被人为破坏后,出现漏水现象,我们就可以按照图纸找出这个位置是哪一路,这样更容易更换或维修。如果在采暖季地暖系统需要调试,或是出现问题,技术人员可以按照图纸进行调试或维修。

地热设计施工注意事项;
地热设计是考察和测量房间数据的过程,所以测量准确数据和考察现场是设计中的一个重要环节,它为合理的设计分水器路数、房间水压平衡、热量平衡等提供依据。

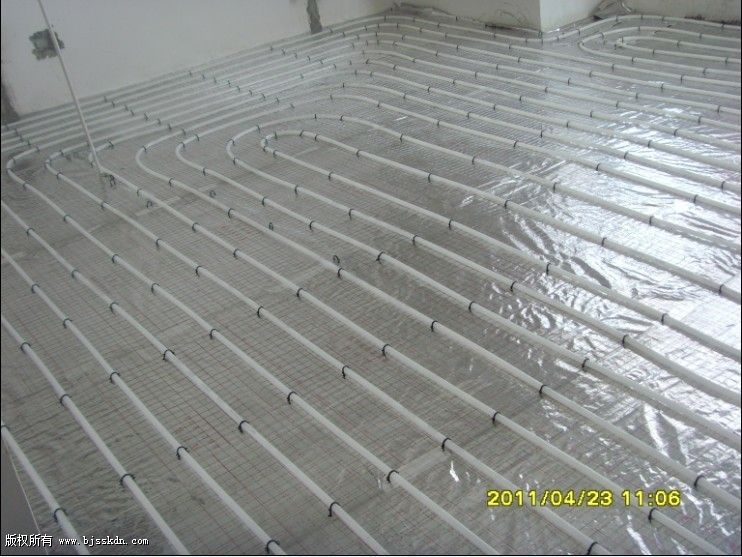

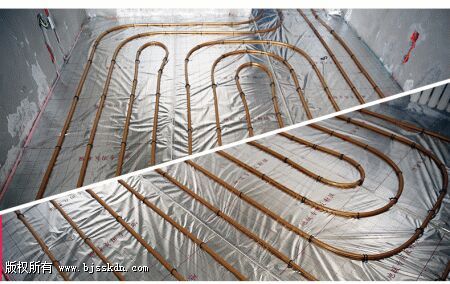

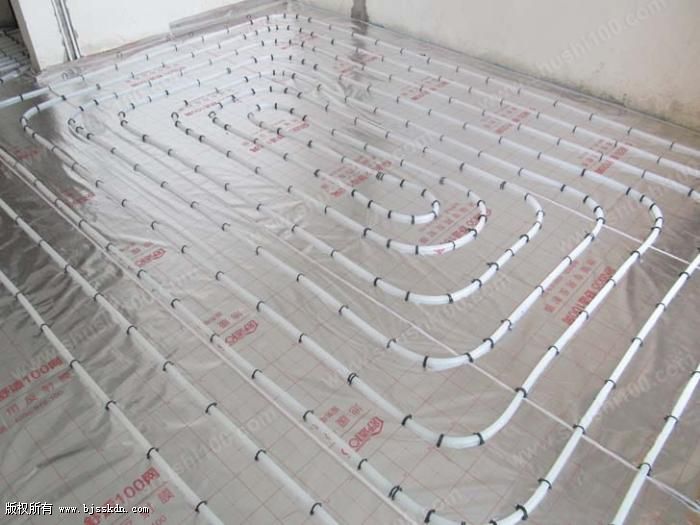

‘低温热水地面辐射供暖系统应按户划分系统配置分、集水器;户内的各主要房间,宜分环路布置加热管。 连接在同一分、集水器上的同一管径各环路加热管的长度宜尽量接近,并不宜超过120m。 加热管的布置,应根据保证地面温度均匀的原则,选择采用回折型(旋转型)、平行型(直列型)。 加热管的敷设管间距,应根据地面散热量、室内空气设计温度、平均水温及地面传热热阻等通过计算确定。 加热管的选择,应按供暖系统实际设计压力和管材的许用设计环应力选用,加热管内水的流速不宜小于0.25m/s。 热计量和室温控制 新建住宅热水供暖系统, 应设置分户热计量和温度控制装置。 低温热水地暖系统的分户热计量, 应符合下列要求:


1. 应采用共用立管的分户独立系统形式;
2. 热量表前应设置过滤器;
3. 供暖系统的水质, 应符合国家现行标准《工业锅炉水质》(GB 1576)的要求;
4. 共用立管和入口装置, 宜设置在管道井内;管道井宜邻楼梯间或户外公共空间。
分、集水器及附件的设计 每环路加热管的进、出水口,应分别与分、集水器相连接。分、集水器直径应不小于总供回水管直径,每个分、集水器分支环路不宜多于8路。每个分支环路供回水管上均应设置可关断阀门。 在分水器之前的供水连接管道上,顺水流方向应安装阀门、过滤器、热计量装置(有热计量要求的系统)和阀门。在集水器之后的回水连接管上,应安装可关断调节阀,必要时可以平衡阀代替。 在分水器的总进水管与集水器的总出水管之间,宜设置旁通管,旁通管上应设置阀门,保证对供暖管路系统冲洗时水不流进加热管。





更多地热相关文章请点击如下;
地热分为哪几种-地热种类划分
地热如何铺设?地热铺设的正确方法
地热供暖系统怎么样-地热供暖原理分析

地热地面找平多厚正常
地热多少钱一平方-地热每平米价格
地热和空调哪种好-地热和空调对比
